鍛造鋼製トラニオンボールバルブ - フランジ

国城バルブグループ株式会社LTD. は中国を代表する鍛造トラニオン ボール バルブ製造業者の 1 社です。当社工場から安価な鍛造トラニオン ボール バルブを卸売りすることを歓迎します。

鍛造トラニオンボールバルブ

トラニオンボールバルブは、クラス150～クラス2500の様々な流体の遮断または接続に使用されます。様々な材質で作られたこのバルブは、水、蒸気、油、液化ガス、天然ガス、石炭ガス、硝酸、酸化剤、尿素など、様々な流体に適しています。駆動方式は手動と電動のXNUMX種類があります。接続端はフランジまたは突合せ溶接が可能です。

構造上の特徴

1. ダブルブロックアンドブリード（DBB）
バルブが閉じられ、中間キャビティが排出バルブを通して空になると、上流側と下流側のシートがそれぞれ独立して入口と出口の流体を遮断し、二重遮断機能を実現します。排出装置のもう一つの機能は、テスト中にバルブシートの漏れの有無を確認できることです。さらに、本体内部の堆積物を排出装置を通して洗浄・排出することで、媒体中の不純物によるシートの損傷を軽減します。

2. 低作動トルク
トラニオン式パイプラインボールバルブは、トラニオンボール構造とフローティングバルブシートを採用し、作動圧力下での低トルクを実現しています。自己潤滑性PTFEと滑り軸受を採用し、高強度・高細径ステムと相まって摩擦係数を極めて低く抑えています。

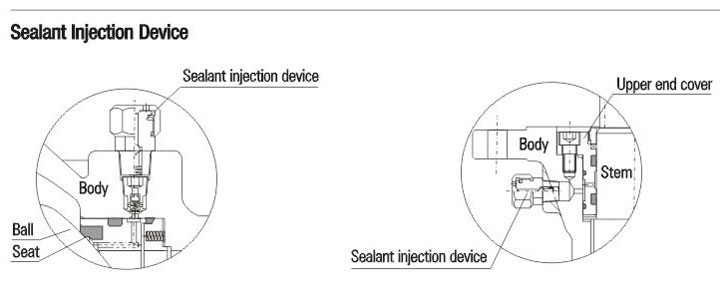

3. 緊急時密閉装置
口径6インチ（DN150）以上のボールバルブには、ステムとシートにシーラント注入装置が装備されています。シートリングまたはステムOリングが事故により損傷した場合、シーラント注入装置から適切なシーラントを注入することで、シートリングとステムからの流体漏れを防止します。必要に応じて、補助シールシステムを使用してシートを洗浄・潤滑し、清浄度を維持できます。

4. 耐火構造設計
バルブ使用中に火災が発生した場合、PTFE、ゴム、その他の非金属材料で作られたシートリング、ステムOリング、ミドルフランジOリングは高温により分解または損傷します。媒体の圧力により、ボールバルブはシートリテーナーをボールに向けて急速に押し込み、金属シールリングをボールに接触させて補助的な金属対金属シール構造を形成し、バルブの漏れを効果的に抑制します。トラニオン式パイプラインボールバルブの耐火構造設計は、API 607、API 6FA、BS 7655などの規格の要件に準拠しています。

5. 静電気防止構造
ボールバルブには静電気防止構造が備えられており、静電気放電装置を採用してボールと本体の間に直接静電気チャネルを形成するか、またはステムを介してボールと本体の間に静電気チャネルを形成し、ボールとシートの開閉時の摩擦によって発生する静電気をパイプラインを通じて放電し、静電気火花によって引き起こされる可能性のある火災や爆発を回避し、システムの安全性を確保します。
6.信頼性の高いシートシール構造
シートシールは、2つのフローティングシートリテーナーによって実現されます。これらのリテーナーは軸方向に浮上し、流体を遮断します。これにはボールシールとボディシールが含まれます。バルブシートの低圧シールは、スプリングによる予締めによって実現されます。さらに、バルブシートのピストン効果は適度に設計されており、媒体自身の圧力によって高圧シールを実現します。以下の2種類のボールシールが可能です。
7. シングルシーリング（バルブの中間キャビティでの自動圧力解放）
一般的には、上流シールのみを備えた単一シール構造が採用されています。上流と下流に独立したスプリング式シールシートが採用されているため、バルブキャビティ内の過圧がスプリングの予締め効果を克服し、シートがボールから解放され、下流側への圧力が自動的に解放されます。

上流側：シートがバルブ軸方向に移動すると、上流部（入口側）に作用する圧力PがA1に逆方向の力を発生させます。A2はA1よりも高いため、A2-A1=B1となり、B1に作用する力によってシートがボールに押し付けられ、上流部のシールが確実に行われます。

下流側：バルブキャビティ内の圧力Pbが上昇すると、A3に作用する力がA4よりも大きくなります。A3-A4=B2となるため、B2の圧力差がスプリング力に打ち勝ち、シートがボールから離れ、バルブキャビティ内の圧力が下流側へ逃がされます。その後、シートとボールはスプリング力によって再び密閉されます。

8. ダブルシーリング（ダブルピストン）
トラニオン式パイプラインボールバルブは、特殊な使用条件やユーザーのニーズに合わせて、ボールの前後に二重シール構造を設計できます。これはダブルピストン効果を発揮します。通常使用時には、バルブは一般的に一次シールを採用しています。一次シートシールが損傷し、漏れが発生した場合、二次シートがシール機能を果たし、シールの信頼性を高めます。

シートは複合構造を採用しています。一次シールはメタルツーメタルシールです。二次シールはフッ素ゴム製Oリングで、ボールバルブが気泡レベルまで確実にシールできます。差圧が非常に低い場合、シールシートはスプリングの作用によりボールを押圧し、一次シールを実現します。差圧が上昇すると、シートとボディのシール力がそれに応じて増加し、シートとボールをしっかりと密閉し、優れたシール性能を確保します。
一次シール：上流。圧力差が低い場合、または圧力差がない場合、フローティングシートはスプリングの作用によりバルブ軸方向に移動し、シートをボール方向に押し付けて密閉性を維持します。配管圧力Pが上昇すると、バルブシートの領域A2に作用する力が領域A1に作用する力よりも大きくなり、A2-A1=B1となります。したがって、B1に作用する力がシートをボール方向に押し付け、上流部の密閉性を維持します。

二次シール：下流側。圧力差が低い場合、または圧力差がない場合、フローティングシートはスプリングの作用によりバルブ軸方向に移動し、シートをボール方向に押し付けて密閉性を維持します。バルブキャビティ内圧Pが上昇すると、バルブシートの領域A4に作用する力が領域A3に作用する力よりも大きくなり、A4-A3=B1となります。したがって、B1に作用する力がシートをボール方向に押し付け、上流側の密閉性を維持します。

9. 安全装置
ボールバルブは、ダブルピストン効果を持つ高度な一次および二次シール設計であり、中間キャビティでは自動圧力リリーフが実現できないため、媒体の熱膨張によってバルブキャビティ内で過圧による損傷が発生する危険を防ぐために、安全リリーフバルブを本体に取り付ける必要があります。安全リリーフバルブの接続は通常、NPT1/2 です。注意すべきもう XNUMX つの点は、安全リリーフバルブの媒体が大気中に直接排出されることです。大気中への直接排出が許可されない場合は、上流に向かって自動的に圧力を逃がす特別な構造を備えたボールバルブを使用することをお勧めします。詳細については、以下を参照してください。安全リリーフバルブが不要な場合、または上流に向かって自動的に圧力を逃がす特別な構造を備えたボールバルブを使用する場合は、注文時にその旨を明記してください。

10. 上流側への自動圧力開放の特殊構造
ボールバルブは、ダブルピストン効果を持つ高度な一次および二次シール設計を採用しており、中間キャビティでは自動圧力リリーフが実現できないため、自動圧力リリーフの要件を満たし、環境汚染を防ぐために、特殊構造のボールバルブが推奨されます。 構造上、上流は一次シールを採用し、下流は一次および二次シールを採用しています。 ボールバルブが閉じているとき、バルブキャビティ内の圧力によって上流への自動圧力リリーフが実現し、キャビティ圧力による危険を回避できます。 一次シートが破損して漏れが発生した場合、二次シートもシールの役割を果たします。 ただし、ボールバルブの流れ方向には特別な注意を払う必要があります。 設置時には、上流と下流の方向に注意してください。 特殊構造のバルブのシール原理については、次の図を参照してください。

11. 防噴ステム
ステムはブローアウト防止構造を採用しています。ステム下部にステップを設けた設計により、上端カバーとネジの位置決めにより、弁室内に異常な圧力が発生した場合でも、ステムが流体によってブローアウトすることはありません。

12. 耐食性と耐硫化物応力性
本体の肉厚には一定の腐食余裕が確保されています。炭素鋼製のステム、固定軸、ボール、シート、シートリングには、ASTM B733およびB656に準拠した化学ニッケルめっきが施されています。さらに、様々な耐腐食性材料からお選びいただけます。
顧客の要件に応じて、バルブ材料は NACE MR 0175/ISO 15156 または NACE MR 0103 に従って選択できます。また、標準の要件を完全に満たし、硫化環境での使用条件を満たすように、製造中に厳格な品質管理と品質検査を実施する必要があります。
13. 延長ステム
埋め込み式バルブについては、地上での操作が必要な場合、延長ステムを供給可能です。延長ステムは、ステム、シーラント注入バルブ、排水バルブで構成されており、操作の利便性を考慮して上部まで延長できます。ご注文の際は、延長ステムの要件と長さをご指定ください。
電気、空気圧、空気圧油圧操作によって駆動されるボールバルブの場合、延長ステムの長さはパイプラインの中心から上部フランジまでとする必要があります。
